Indispensable sur les chantiers comme pour les levés topographiques précis, la station totale est devenue l’outil emblématique du géomètre moderne. Sa capacité à mesurer angles et distances avec une rapidité et une fiabilité impressionnantes repose sur une technologie clé: le distancemètre électronique (EDM), ou Mesure Électronique de Distance (MED). Mais comment cet instrument parvient-il à déterminer des distances au millimètre près, parfois sur plusieurs kilomètres ? Nous voous emmenons au cœur de l’EDM, explorant ses principes de fonctionnement et les technologies lumineuses, de l’infrarouge au laser, qui lui donnent toute sa puissance.

EDM des stations totales – La mesure par la lumière

La station totale, cet instrument opto-électronique sophistiqué, combine les fonctions d’un théodolite électronique (pour la mesure des angles horizontaux et verticaux) et d’un distancemètre électronique (EDM) pour déterminer les coordonnées (X, Y, Z) de points dans l’espace. C’est ce dernier composant, l’EDM, qui nous intéresse particulièrement ici.

Le principe fondamental de l’EDM

Le fonctionnement de base de tous les EDM repose sur une idée simple: mesurer le temps que met une onde électromagnétique (dans ce cas, de la lumière) à parcourir la distance entre la station totale et un point cible, puis à revenir. Connaissant la vitesse de la lumière (environ 299 792 458 mètres par seconde dans le vide, ajustée en fonction des conditions atmosphériques), on peut déduire la distance.

Deux principales méthodes sont utilisées pour réaliser cette mesure :

• La Mesure de temps de vol (Pulse Ranging / Time-of-Flight – ToF): L’EDM envoie de très courtes impulsions lumineuses (souvent laser). Un chronomètre ultra-précis mesure le temps écoulé entre l’émission de l’impulsion et la réception de son écho après réflexion sur la cible. La distance (D) est calculée par la formule : D = (Vitesse de la lumière * Temps de vol) / 2. Le facteur 2 vient du fait que la lumière fait un aller-retour. Cette méthode est courante dans les EDM laser modernes, notamment pour la mesure sans réflecteur.

• La Mesure de déphasage (Phase Shift): L’EDM émet une onde lumineuse continue (infrarouge ou laser) dont l’intensité est modulée selon une fréquence précise (comme une sinusoïde). Cette onde est réfléchie par la cible et revient à l’instrument. L’EDM compare alors la « phase » de l’onde retournée par rapport à l’onde émise. Le décalage de phase est directement proportionnel à la distance parcourue. Pour lever l’ambiguïté (car un même déphasage peut correspondre à plusieurs distances si la distance est supérieure à une longueur d’onde de modulation), les EDM utilisent plusieurs fréquences de modulation différentes. Cette méthode a longtemps été la plus courante, notamment avec les EDM infrarouges.


Les technologies lumineuses utilisées

Au fil du temps, différentes sources lumineuses ont été employées dans les EDM :

L’infrarouge (IR):

Historiquement, les premiers EDM efficaces et intégrés aux stations totales utilisaient des diodes émettant dans le proche infrarouge.

• Fonctionnement: Ces systèmes fonctionnent quasi exclusivement par mesure de déphasage.
• Avantages: Technologie éprouvée, relativement économique, bonne performance dans diverses conditions avec un prisme.
• Inconvénients: La lumière infrarouge est invisible, nécessitant un système de visée optique classique. Surtout, ils requièrent impérativement un réflecteur passif (prisme) sur le point cible pour renvoyer un signal suffisamment fort et cohérent vers l’instrument. Cela limite les mesures aux points physiquement accessibles pour y placer le prisme.

Le laser:

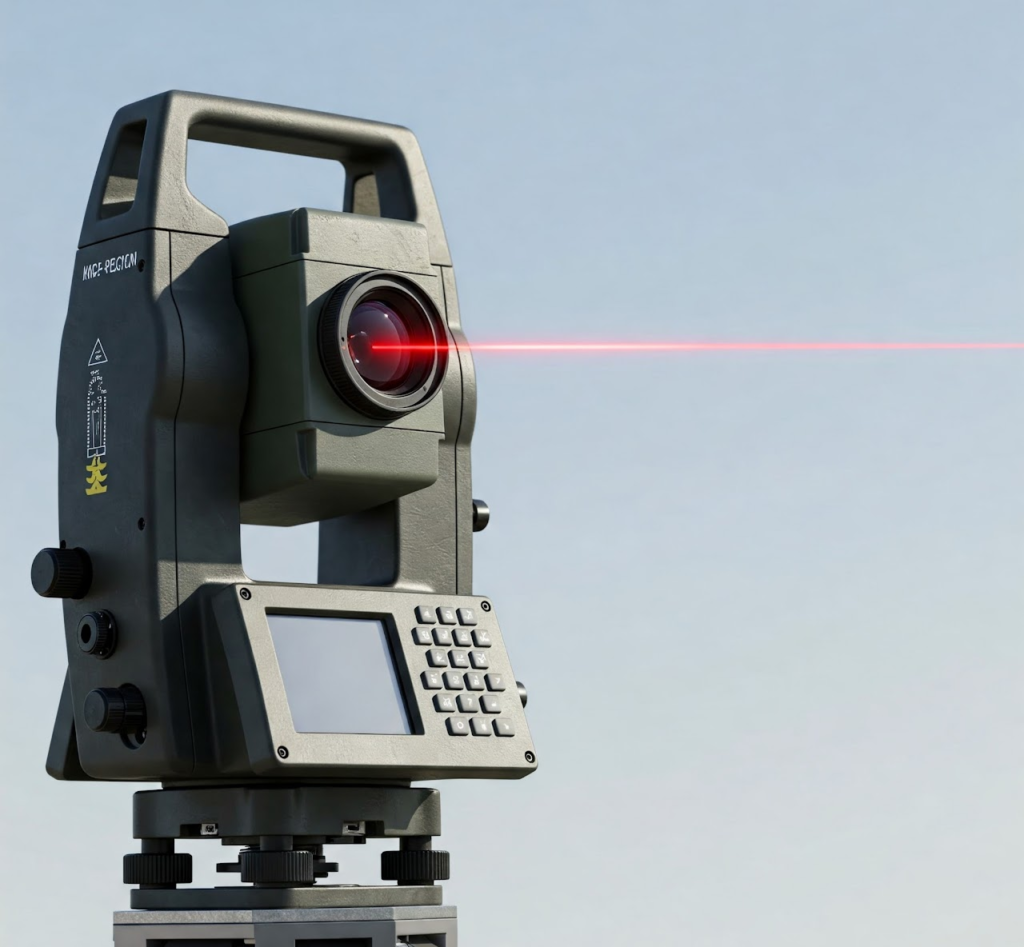

L’avènement du laser a révolutionné l’EDM. Les lasers offrent un faisceau lumineux très fin, concentré et directionnel.

• Fonctionnement: Les EDM laser peuvent utiliser aussi bien la méthode du temps de vol que celle du déphasage (souvent plus sophistiquée qu’avec l’IR). Ils peuvent émettre dans l’infrarouge ou dans le spectre visible (laser rouge ou vert).
• Avantages:
• Mesure sans réflecteur (Reflectorless / RL): C’est l’avantage majeur. Le faisceau laser concentré peut obtenir une réflexion suffisante sur de nombreuses surfaces naturelles ou construites (murs, rochers, sol…) permettant de mesurer des distances vers des points inaccessibles ou dangereux sans avoir besoin d’y placer un prisme.
• Visée facilitée: Si le laser est visible (rouge ou vert), le point d’impact du faisceau sur la cible est directement observable, ce qui simplifie grandement la visée, notamment en intérieur ou par faible luminosité.
• Précision et portée: Les lasers permettent souvent d’atteindre de grandes portées (plusieurs kilomètres avec prisme, plusieurs centaines de mètres voire plus d’un kilomètre sans prisme selon la surface et les conditions) avec une excellente précision.
• Inconvénients: La portée et la précision en mode sans réflecteur dépendent fortement de la nature, de la couleur et de l’angle de la surface visée, ainsi que des conditions atmosphériques. Les lasers, selon leur puissance et leur classe, nécessitent des précautions de sécurité pour éviter les lésions oculaires.

La nécessité des corrections de distance: atteindre la vraie mesure

Le distancemètre électronique (EDM) est le composant qui confère à la station totale sa capacité de mesure de distance rapide et précise. Initialement basés sur la technologie infrarouge nécessitant des prismes, les EDM ont largement évolué avec l’intégration du laser. Cette avancée a ouvert la voie à la mesure sans réflecteur, augmentant considérablement la polyvalence, l’efficacité et la sécurité sur le terrain pour les géomètres, les ingénieurs et les professionnels de la construction. Comprendre le fonctionnement de l’EDM, c’est saisir l’essence de la mesure topographique moderne.
